Pasos para diseñar una red WAN
REQUISITOS DEL DISEÑO WAN
Las discusiones siguientes describen varias áreas que se deben analizar cuidadosamente al planificar una implementación WAN.
Los pasos que se describen aquí pueden llevar a mejorar el costo y desempeño de la WAN. Las empresas pueden mejorar constantemente sus WAN incorporando estos pasos al proceso de planificación.

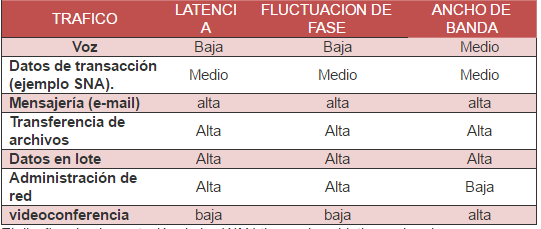

Algunos tipos de tráfico de WAN con tienen distinta tolerancia a la latencia, fluctuación de fase y requerimientos de ancho de banda.
Disponibilidad de aplicaciones: Las redes transportan información de aplicaciones entre computadores. Si las aplicaciones no están disponibles para los usuarios de la red, la red no está cumpliendo su función.
Costo total de propiedad: El presupuesto de los departamentos de Sistemas de Información a menudo alcanzan los millones de dólares. A medida que las empresas aumentan el uso de los datos electrónicos para administrar las actividades empresariales, los costos asociados con los recursos informáticos seguirán creciendo.
Una WAN bien diseñada puede ayudar a equilibrar estos objetivos. Cuando se implementa correctamente, la infraestructura de la WAN puede optimizar la disponibilidad de las aplicaciones y permitir el uso económico de los recursos de red existentes.
En general, las necesidades de diseño de la WAN deben tener en cuenta tres factores generales:
- Variables de entorno: Las variables de entorno incluyen la ubicación de hosts, servidores, terminales y otros nodos finales, el tráfico proyectado para en el entorno y los costos proyectados de la entrega de diferentes niveles de servicio.
- Límites de desempeño: Los límites de desempeño consisten en la confiabilidad de la red, el rendimiento de tráfico, y las velocidades de computación host/cliente (por ejemplo, tarjetas de interfaz de red y velocidades de acceso del disco duro).
- Variables de networking: Las variables de networking incluyen la topología de la red, capacidades de línea y tráfico de paquetes.
OTROS REQUISITOS DEL DISEÑO WAN
- La velocidad de transmisión de datos en una WAN (ancho de banda) es mucho menos a 100 Mbps, que es común en una LAN.
- Las conexiones entre los routers y la red del proveedor del servicio son seriales.
- Los costos de provisión de enlace son el elemento mas caro de las WAN y el diseño debe buscar proveer un máximo de ancho de banda a un costo aceptable.
- Las tecnologías WAN funcionan en las tres capas inferiores del modelo de referencia OSI.
- Los routers determinan el destino de los datos a partir de los encabezados de capa de red y transfieren los paquetes a la conexión de enlace de datos indicada para su envío en la conexión física.
- La caracterización del tráfico de red es fundamental para la planificación exitosa de las WAN, pero pocos planificadores ejecutan correctamente esta tarea clave, si es que lo hacen en absoluto.
- El objetivo general del diseño WAN es minimizar el costo basándose en estos elementos, proporcionando servicios que no comprometan los requisitos de disponibilidad establecidos.
- El primer paso en el proceso de diseño es comprender los requisitos de la empresa; este tema se analiza en las secciones siguientes. Los requisitos de la WAN deben reflejar los objetivos, características, procesos empresariales y políticas de la empresa en la que opera
PRIMEROS PASOS EN EL DISEÑO WAN
1. Obtener información para soportar los requerimientos técnicos y de negocios.
Dentro de la información del negocio suelen ser:• Objetivos del negocio• Estructura corporativa• Estructura geográfica• Estructura del personal• PolíticasDe la información técnica se encuentran los siguientes puntos:· Performance· Aplicaciones· Administración· Seguridad· Documentar la información
2. Informarse sobre la red actual:
En este punto se toma en cuenta las aplicaciones, los protocolos que utiliza la red, documentación de red actual, la identificación de los cuellos de botellas potenciales que existen o que pueden existir, caracterizar la disponibilidad de la red que existe.Así mismo, caracterizar la confiabilidad de la red actual, el status del router principal y la existencia de las herramientas de administración resumiendo el estado de la red existente.
3. Considerar las aplicaciones involucradas:Se requiere del Nombre de la aplicación, el tipo de aplicación que se utilizara, puede ser:
o E-mailo Archivoo Base de datos, etc.El número de usuarios en las aplicaciones y el numero de host de cada aplicación a utilizar, incluyendo los requerimientos futuros en calidad de servicio, NAT y escalabilidad.Determinar el tipo de tráfico: Terminal/host, cliente/servidor, peer/peer, servidor/servidor.
4. Diseñar la WAN.
Para el diseño de la red WAN es necesario saber que tipo de tecnologías se consideraran en su estructura, estos son:Modem análogoDSLCable modemEnlace dedicadoISDNFrame RelayATM
5. Diseñar para protocolos específicos.Se consideran los siguientes tópicos:
a) Listas de accesob) Encriptaciónc) Servicios de proxyd) Compresióne) Encolamiento
6. Crear el documento de diseño y seleccionar las aplicaciones de administración.
•Determinar los objetivos de los servicios de la red•Definir como se medirán esos objetivos•Definir los procesos para la recolección de datos para el reporte•Implementar el sistema de administración•Recolectar información del desempeño de la red•Analizar los resultados y escribirlos•Localizar irregularidades y cuellos de botella•Planear e implementar mejoras a la red•Revisar y ajustar los cambios.
!Video informativo!
Bibliografia:
REQUISITOS DEL DISEÑO WAN
Las discusiones siguientes describen varias áreas que se deben analizar cuidadosamente al planificar una implementación WAN.
Los pasos que se describen aquí pueden llevar a mejorar el costo y desempeño de la WAN. Las empresas pueden mejorar constantemente sus WAN incorporando estos pasos al proceso de planificación.
Algunos tipos de tráfico de WAN con tienen distinta tolerancia a la latencia, fluctuación de fase y requerimientos de ancho de banda.
Disponibilidad de aplicaciones: Las redes transportan información de aplicaciones entre computadores. Si las aplicaciones no están disponibles para los usuarios de la red, la red no está cumpliendo su función.
Costo total de propiedad: El presupuesto de los departamentos de Sistemas de Información a menudo alcanzan los millones de dólares. A medida que las empresas aumentan el uso de los datos electrónicos para administrar las actividades empresariales, los costos asociados con los recursos informáticos seguirán creciendo.
Una WAN bien diseñada puede ayudar a equilibrar estos objetivos. Cuando se implementa correctamente, la infraestructura de la WAN puede optimizar la disponibilidad de las aplicaciones y permitir el uso económico de los recursos de red existentes.
En general, las necesidades de diseño de la WAN deben tener en cuenta tres factores generales:
- Variables de entorno: Las variables de entorno incluyen la ubicación de hosts, servidores, terminales y otros nodos finales, el tráfico proyectado para en el entorno y los costos proyectados de la entrega de diferentes niveles de servicio.
- Límites de desempeño: Los límites de desempeño consisten en la confiabilidad de la red, el rendimiento de tráfico, y las velocidades de computación host/cliente (por ejemplo, tarjetas de interfaz de red y velocidades de acceso del disco duro).
- Variables de networking: Las variables de networking incluyen la topología de la red, capacidades de línea y tráfico de paquetes.
OTROS REQUISITOS DEL DISEÑO WAN
- La velocidad de transmisión de datos en una WAN (ancho de banda) es mucho menos a 100 Mbps, que es común en una LAN.
- Las conexiones entre los routers y la red del proveedor del servicio son seriales.
- Los costos de provisión de enlace son el elemento mas caro de las WAN y el diseño debe buscar proveer un máximo de ancho de banda a un costo aceptable.
- Las tecnologías WAN funcionan en las tres capas inferiores del modelo de referencia OSI.
- Los routers determinan el destino de los datos a partir de los encabezados de capa de red y transfieren los paquetes a la conexión de enlace de datos indicada para su envío en la conexión física.
- La caracterización del tráfico de red es fundamental para la planificación exitosa de las WAN, pero pocos planificadores ejecutan correctamente esta tarea clave, si es que lo hacen en absoluto.
- El objetivo general del diseño WAN es minimizar el costo basándose en estos elementos, proporcionando servicios que no comprometan los requisitos de disponibilidad establecidos.
- El primer paso en el proceso de diseño es comprender los requisitos de la empresa; este tema se analiza en las secciones siguientes. Los requisitos de la WAN deben reflejar los objetivos, características, procesos empresariales y políticas de la empresa en la que opera
PRIMEROS PASOS EN EL DISEÑO WAN
1. Obtener información para soportar los requerimientos técnicos y de negocios.
2. Informarse sobre la red actual:
En este punto se toma en cuenta las aplicaciones, los protocolos que utiliza la red, documentación de red actual, la identificación de los cuellos de botellas potenciales que existen o que pueden existir, caracterizar la disponibilidad de la red que existe.Así mismo, caracterizar la confiabilidad de la red actual, el status del router principal y la existencia de las herramientas de administración resumiendo el estado de la red existente.
3. Considerar las aplicaciones involucradas:Se requiere del Nombre de la aplicación, el tipo de aplicación que se utilizara, puede ser:
o E-mailo Archivoo Base de datos, etc.El número de usuarios en las aplicaciones y el numero de host de cada aplicación a utilizar, incluyendo los requerimientos futuros en calidad de servicio, NAT y escalabilidad.Determinar el tipo de tráfico: Terminal/host, cliente/servidor, peer/peer, servidor/servidor.
4. Diseñar la WAN.
Para el diseño de la red WAN es necesario saber que tipo de tecnologías se consideraran en su estructura, estos son:Modem análogoDSLCable modemEnlace dedicadoISDNFrame RelayATM
5. Diseñar para protocolos específicos.Se consideran los siguientes tópicos:
a) Listas de accesob) Encriptaciónc) Servicios de proxyd) Compresióne) Encolamiento6. Crear el documento de diseño y seleccionar las aplicaciones de administración.
•Determinar los objetivos de los servicios de la red•Definir como se medirán esos objetivos•Definir los procesos para la recolección de datos para el reporte•Implementar el sistema de administración•Recolectar información del desempeño de la red•Analizar los resultados y escribirlos•Localizar irregularidades y cuellos de botella•Planear e implementar mejoras a la red•Revisar y ajustar los cambios.
!Video informativo!
Bibliografia:
